Teknik Özellikler

  • Çap Aralığı: DN4–DN200

  • Doğruluk: ±1.0%; ±0.5%

  • Gövde Malzemesi: SS304; SS316

  • Rotor Malzemesi: 2Cr13; CD4MCu

  • Bağlantı Tipi: Flanşlı; Clamp (kelepçeli); Dişli; Wafer

  • Akışkan Sıcaklığı: -20°C … +150°C

  • Çıkış Sinyali: 4–20 mA; Pulse (Darbe)

  • İletişim: RS485; HART

  • Besleme: 24V DC; Batarya; 220V AC

  • Patlama Koruması: Exd IICT6 Gb

  • Koruma Sınıfı: IP65

Datasheet Datasheet

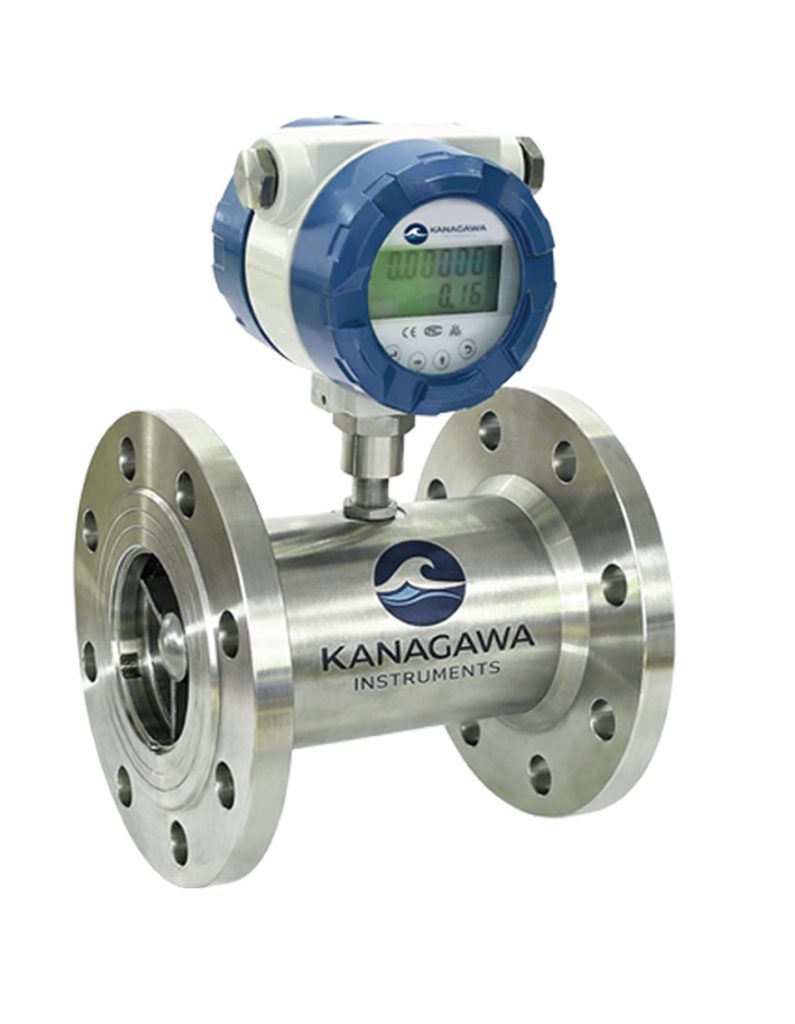

Kanagawa Instruments KLTF Serisi Türbin Debimetreler

Kanagawa Instruments KLTF Serisi Türbin Debimetreler, endüstriyel akış ölçümünde yüksek doğruluk, güvenilirlik ve geniş çalışma aralığı sunmak üzere tasarlanmıştır. Yağlayıcı ve yağlayıcı olmayan sıvıların hassas ölçümü için geliştirilen bu seri; özellikle petrol boru hatları, enerji tesisleri ve ticari (custody transfer) uygulamalar için ideal çözümdür.

Geniş Ölçüm Aralığı ve Üstün Performans

KLTF serisi:

  • 28 – 8000 m³/h geniş debi aralığı

  • 10 farklı çap seçeneği

  • ±0.25% yüksek doğruluk (linearity)

  • ±0.1 % mükemmel tekrarlanabilirlik

  • Tipik 10:1 ölçüm aralığı

ile farklı proses koşullarında stabil ve güvenilir ölçüm sağlar.

Gelişmiş Türbin Ölçüm Teknolojisi

KLTF debimetreler, Woltmann döner kanat prensibi ile çalışır:

  • Akışkan, akış düzenleyici sayesinde türbine düzgün (quasi-laminer) şekilde ulaşır

  • Türbin çarkının dönüş hızı, akış hızına doğrudan bağlıdır

  • Bu dönüş hızı, hacimsel debi ile doğru orantılıdır

Rotor kanat uçlarında bulunan özel rim (halka) yapısı ve ferritik insertler sayesinde:

  • Yüksek çözünürlüklü pulse çıkışı

  • Geliştirilmiş mekanik dayanım

  • Kısmi viskozite kompanzasyonu

elde edilir.

Dayanıklı ve Düşük Bakım Gerektiren Tasarım

  • Tek hareketli parça: Rotor

  • Aşınmaya maruz kalan tek bileşen: Rulman grubu

  • Tungsten karbür rulmanlar ile uzun ömür ve düşük bakım

  • Statik balansı yapılmış rotor ile titreşimsiz çalışma

Uygun kullanım koşullarında, rulmanlar 2 yıl aşınma garantisi sunar.

Akıllı Sensör ve Sinyal İşleme

KLTF serisi, farklı sıcaklık aralıklarına uygun sensör seçenekleri sunar:

  • Hall Effect sensör: +150°C’ye kadar

  • Endüktif sensör: -60°C … +350°C

Temassız ölçüm teknolojisi sayesinde:

  • Uzun sensör ömrü

  • Yüksek hassasiyetli ölçüm

Elde edilen sinyal:

  • Güçlendirilir ve işlenir

  • Debi ile doğru orantılı dijital pulse çıkışı olarak iletilir

  • Otomasyon ve kontrol sistemlerine kolay entegrasyon sağlar

Zorlu Uygulamalar İçin İdeal Çözüm

KLTF Türbin Debimetreler özellikle:

  • Petrol ve yakıt transfer hatları

  • Rafineri ve petrokimya tesisleri

  • Enerji üretim sistemleri

  • Sabit ve yüksek hızlı akış gerektiren prosesler

gibi uygulamalarda yüksek performans sunar.

Kalibrasyon ve Uygulamaya Özel Hassasiyet

Her cihaz:

  • Bireysel olarak kalibre edilir

  • Kalibrasyon sertifikası ile birlikte teslim edilir

  • Uygulamaya özel viskozite değerleri dikkate alınarak optimize edilir

Bu sayede sahada maksimum doğruluk ve güvenilirlik sağlanır.

Neden Kanagawa Instruments KLTF Serisi?

  • ✔ Yüksek doğruluk ve tekrarlanabilirlik

  • ✔ Geniş debi ve sıcaklık aralığı

  • ✔ Dayanıklı ve uzun ömürlü yapı

  • ✔ Düşük bakım maliyeti

  • ✔ Yüksek çözünürlüklü dijital çıkış

  • ✔ Ticari ölçüm (custody transfer) uygulamalarına uygun

Kanagawa Instruments KLTF Türbin Debimetreler, yüksek hızda ve kararlı akış uygulamalarında en üst düzey doğruluk ve güvenilirlik sağlayarak endüstriyel ölçüm ihtiyaçlarınız için güçlü ve profesyonel bir çözümdür.
